Kalıp İmalatında Malzeme Seçimi

Doğru kalıp malzemesi; işlenecek sacın türü ve kalınlığı, operasyon biçimi, hedef üretim adedi, kesme kuvveti, aşınma mekanizması ve kalıp geometrisi birlikte değerlendirilerek seçilir. Aşınma direncinin öncelikli olduğu uygulamalarda 1.2379, yüksek sertliğin yanında daha dengeli bir tokluk aranan hassas kalıp elemanlarında ise DC53 tercih edilebilir.

Kalıp malzemesi, kalıbın kesme, delme, bükme, çekme veya kalibre etme işlemlerini gerçekleştiren elemanlarında kullanılan takım çeliğidir. Yanlış malzeme seçimi; erken aşınma, zımba kırılması, çapak artışı, ölçü sapması, sık bakım ve plansız üretim duruşları nedeniyle başlangıçta elde edilen fiyat avantajını kısa sürede ortadan kaldırabilir.

Kalıp Malzemesi Seçiminde Hangi Kriterler Değerlendirilmelidir?

Kalıp malzemesi yalnızca satın alma fiyatına veya ulaşılabilecek en yüksek sertlik değerine göre seçilmemelidir. Sağlıklı bir seçim için kalıbın çalışacağı gerçek üretim koşulları ve beklenen hasar türü birlikte analiz edilmelidir.

Aşınma direnci, kalıp yüzeyinin sürtünme ve tekrarlanan temas sonucunda meydana gelen malzeme kaybına karşı gösterdiği dirençtir. Tokluk (toughness), takım çeliğinin darbe ve ani yükler altında çatlamadan enerji absorbe edebilme kapasitesidir. Sertlik, malzemenin plastik deformasyona ve yüzeyde iz oluşumuna karşı direncini ifade eder ve takım çeliklerinde çoğunlukla HRC değeriyle belirtilir.

Malzeme seçim süreci aşağıdaki sırayla yürütülebilir:

1. İşlenecek sacı tanımlayın. Düşük karbonlu çelik, paslanmaz çelik, alüminyum ve yüksek dayanımlı saclar kalıp üzerinde farklı aşınma ve yapışma mekanizmaları oluşturur.
2. Sac kalınlığını belirleyin. Kalınlık arttıkça kesme kuvveti, zımba üzerindeki basınç ve kalıp elemanlarına aktarılan yanal yük yükselir.
3. Operasyon türünü ayırın. Kesme ve delme işlemlerinde aşınma direnci öne çıkarken, bükme ve derin çekme uygulamalarında yüzey basıncı, sürtünme ve tokluk daha belirleyici olabilir.
4. Parça geometrisini inceleyin. İnce zımbalar, dar kesitler, keskin köşeler ve ani kesit değişimleri kırılma riskini artırır.
5. Üretim hacmini belirleyin. Prototip, düşük seri ve yüksek seri üretimde aynı malzeme seçiminin ekonomik sonucu farklıdır.
6. Isıl işlem olanaklarını değerlendirin. Sertleştirme yöntemi, meneviş sıcaklığı, vakum fırını kullanımı ve gerilim giderme işlemleri nihai performansı doğrudan etkiler.
7. Toplam maliyeti hesaplayın. Çelik fiyatına ek olarak talaşlı imalat, tel erozyon, taşlama, ısıl işlem, kaplama, bakım ve üretim duruşu maliyetleri hesaba katılmalıdır.

Emin Mekatronik’in çalışma alanı; progresif, transfer ve derin çekme sac metal kalıplarının yanı sıra 8 mm kalınlığa ve 2000 mm uzunluğa kadar yuvarlak veya formlu parçaların üretim süreçlerini kapsamaktadır. Bu ölçekteki projelerde kalıp malzemesi seçimi, pres kuvveti ve parça geometrisiyle birlikte ele alınmalıdır.

Kalıp Çelikleri Kullanım Alanına Göre Nasıl Sınıflandırılır?

Kalıp çelikleri, çalıştıkları sıcaklık aralığına ve maruz kaldıkları yük türüne göre sınıflandırılır. Sac metal kalıplarında en sık soğuk iş takım çelikleri kullanılsa da operasyon koşullarına göre farklı çelik grupları değerlendirilebilir.

Soğuk iş takım çelikleri

Soğuk iş takım çelikleri, genellikle yaklaşık 200 °C’nin altındaki şekillendirme ve kesme operasyonlarında kullanılan takım çelikleridir. Sac kesme, delme, bükme, kalibre etme ve progresif kalıp uygulamalarında yaygın olarak kullanılırlar.

Bu grupta değerlendirilen bazı malzemeler şunlardır:

• 1.2379 (D2): Yüksek aşınma direnci gerektiren zımbalar, kesici matrisler ve kalibre elemanlarında kullanılabilir.
• DC53: Yüksek sertlikle birlikte 1.2379 sınıfına kıyasla daha dengeli bir tokluk hedeflenen hassas kalıp elemanlarında değerlendirilebilir.
• 1.2842: Düşük ve orta üretim adetlerinde, daha basit geometriye sahip kesme ve bükme kalıplarında kullanılabilir.

Sıcak iş takım çelikleri

Sıcak iş takım çelikleri, yüksek sıcaklık altında sertliğini ve mekanik özelliklerini korumak üzere geliştirilmiş takım çelikleridir. Sac metal kalıplarından çok sıcak şekillendirme, dövme, ekstrüzyon ve basınçlı döküm gibi uygulamalarda kullanılırlar.

1.2344 (H13), termal yorulma ve sıcaklık değişimlerine karşı dayanım gerektiren uygulamalarda kullanılan sıcak iş takım çeliklerinden biridir. Ancak standart soğuk sac kesme operasyonlarında 1.2379 veya DC53 gibi soğuk iş çelikleri daha doğrudan seçeneklerdir.

1.2379 Kalıp Çeliği Hangi Uygulamalarda Kullanılır?

1.2379, yüksek karbon ve krom içeren, yüksek aşınma direncine sahip bir soğuk iş takım çeliğidir. AISI D2 adıyla da bilinen bu malzeme; kesme, delme, kalibre etme ve seri üretim kalıplarında uzun süredir kullanılmaktadır.

1.2379 özellikle geniş ve yeterli mekanik desteğe sahip kalıp elemanlarında avantaj sağlar. Karbür yapısı aşındırıcı aşınmaya karşı direnç oluştururken, keskin köşeli veya çok ince kesitli parçalarda tokluk ihtiyacı ayrıca değerlendirilmelidir.

1.2379 şu uygulamalarda tercih edilebilir:

• Progresif kalıp zımbaları,
• Kesici matrisler,
• Sac delme takımları,
• Kalibre ve sıvama elemanları,
• Aşındırıcı saclarla çalışan kesme takımları,
• Yüksek adetli ve kararlı seri üretim kalıpları.

Çalışma sertliği, kalıp elemanının geometrisine ve beklenen yük türüne bağlı olarak çoğunlukla yaklaşık 58–62 HRC aralığında belirlenir. En yüksek HRC değerini hedeflemek her zaman doğru değildir; ince zımbalarda, keskin köşelerde veya dar kesitlerde aşırı sertlik kırılma riskini artırabilir.

DC53 ile 1.2379 Arasındaki Fark Nedir?

DC53, yüksek sertlik seviyesinde daha dengeli bir tokluk elde etmek amacıyla geliştirilmiş bir soğuk iş takım çeliğidir. 1.2379 ise aşınma direnci, bilinirlik ve tedarik kolaylığı açısından yerleşik bir çözümdür.

DC53 özellikle ince zımbalar, karmaşık profiller, keskin köşeler ve tel erozyonla üretilen hassas kalıp elemanlarında değerlendirilebilir. Uygun ısıl işlemle yaklaşık 60–63 HRC aralığında kullanılabilir.

Tablodaki sertlik değerleri genel çalışma aralıklarıdır. Nihai HRC hedefi; parça kesiti, ısıl işlem yöntemi, zımba geometrisi, sac türü ve çalışma yüküne göre belirlenmelidir.

Kalıp baskı ömrü için yalnızca malzeme adına bakılarak kesin adet verilemez. Aynı çelikten üretilen iki kalıp; kesme boşluğu, pres eksen kaçıklığı, yağlama, sac sertliği, yüzey kalitesi ve bakım sıklığı nedeniyle farklı ömürlere ulaşabilir.

Isıl İşlem Kalıp Performansını Nasıl Etkiler?

Isıl işlem, takım çeliğinin sertlik, tokluk ve boyutsal kararlılık özelliklerini belirleyen kontrollü ısıtma ve soğutma sürecidir. Doğru çelik seçilmiş olsa bile hatalı ısıl işlem kalıbın erken kırılmasına, eğilmesine veya hızla aşınmasına neden olabilir.

Vakum ısıl işlem, çeliğin kontrollü atmosfer altında sertleştirilmesini sağlayan bir yöntemdir. Oksidasyon ve yüzeyde karbon kaybı riskini azaltması nedeniyle yüksek toleranslı zımba ve matrislerde tercih edilebilir.

Isıl işlem planında şu konular değerlendirilmelidir:

• Ön ısıtma sıcaklıkları,
• Sertleştirme sıcaklığı,
• Parça kesitine uygun bekletme süresi,
• Soğutma yöntemi,
• Meneviş sıcaklığı ve meneviş sayısı,
• Gerilim giderme işlemi,
• Gerekliyse kriyojenik işlem,
• Son taşlama için bırakılacak işleme payı.

Meneviş (tempering), sertleştirilmiş çeliğin belirli bir sıcaklıkta yeniden ısıtılarak kırılganlığının azaltılması ve hedef mekanik özelliklere getirilmesi işlemidir. Yetersiz veya hatalı meneviş, yüksek HRC değerine rağmen kalıp elemanının ani şekilde kırılmasına yol açabilir.

Tel erozyon sonrasında yüzeyde oluşabilecek gerilimler de dikkate alınmalıdır. Keskin köşeli veya dar kesitli kalıp elemanlarında tel erozyon rotası, paso sayısı ve işlem sonrası gerilim giderme uygulaması proje aşamasında belirlenmelidir.

Yüzey Kaplamaları Kalıp Ömrünü Artırır mı?

PVD ve CVD kaplamalar, doğru malzeme ve uygun ısıl işlem üzerine uygulandığında sürtünmeyi, yapışmayı ve yüzey aşınmasını azaltabilir. Kaplama, yanlış çelik seçimini veya hatalı kalıp geometrisini telafi eden bağımsız bir çözüm değildir.

PVD kaplama (physical vapor deposition), kaplama malzemesinin vakum ortamında buharlaştırılarak takım yüzeyine ince bir tabaka halinde uygulanmasıdır. TiN, TiCN ve AlCrN gibi kaplamalar operasyon koşullarına göre değerlendirilebilir.

• TiN, sürtünmenin ve yapışmanın azaltılmasının hedeflendiği genel uygulamalarda kullanılabilir.
• TiCN, aşınma ve yüzey basıncının yüksek olduğu bazı kesme uygulamalarında değerlendirilebilir.
• AlCrN, daha yüksek sıcaklık dayanımı ve oksidasyon direnci gerektiren çalışma koşullarında tercih edilebilir.

Kaplama seçilirken sac malzemesi, yağlama koşulu, temas basıncı, kalıp sıcaklığı ve yüzey pürüzlülüğü birlikte incelenmelidir. Ayrıca çeliğin son meneviş sıcaklığı, kaplama prosesinde maruz kalacağı sıcaklıktan düşük olmamalıdır; aksi durumda sertlik kaybı veya ölçü değişimi meydana gelebilir.

Kalıp Malzemesinin Toplam Üretim Maliyetine Etkisi Nedir?

Kalıp malzemesinin gerçek maliyeti, yalnızca satın alınan çeliğin kilogram fiyatından oluşmaz. Takımın kullanım süresi boyunca oluşan bakım, bileme, yedek parça ve üretim duruşu maliyetleri toplam maliyetin önemli bölümünü oluşturur.

Takım ömrü (tool life), bir kalıp elemanının kabul edilebilir parça kalitesini koruyarak gerçekleştirebildiği üretim miktarıdır. Takım ömrü; vuruş sayısı, üretilen parça adedi veya iki bakım arasındaki çalışma süresiyle takip edilebilir.

Sağlıklı bir kalıp ömrü analizinde şu veriler kaydedilmelidir:

• Kullanılan takım çeliği,
• Kalıp elemanının HRC değeri,
• Sac türü ve kalınlığı,
• Pres tonajı,
• Dakikadaki vuruş sayısı,
• Kesme boşluğu,
• Kullanılan yağlayıcı,
• İlk çapak artışının görüldüğü adet,
• Bileme öncesi toplam üretim adedi,
• Kırılma veya çatlak oluşan bölge,
• Bakım ve duruş süresi.

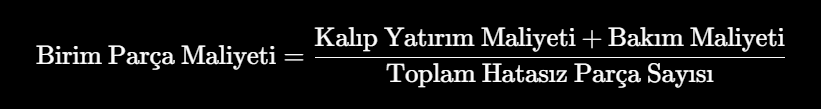

Daha pahalı bir takım çeliği, bakım aralığını uzatıyor ve plansız duruşları azaltıyorsa parça başına daha düşük kalıp maliyeti sağlayabilir. Buna karşılık düşük adetli veya geometrik açıdan basit bir projede yüksek maliyetli çelik kullanmak ekonomik olmayabilir.

Sıkça Sorulan Sorular

1.2379 mu, DC53 mü daha uzun kalıp ömrü sağlar?

Kesin kalıp ömrü yalnızca malzeme adına göre belirlenemez. Aşınmanın baskın olduğu, geniş ve iyi desteklenmiş kalıp elemanlarında 1.2379 yeterli performans sağlayabilir. İnce zımbalar, keskin köşeler veya tekrarlayan kırılma problemleri bulunan uygulamalarda DC53 daha dengeli bir sertlik ve tokluk kombinasyonu sunabilir.

DC53 kaç HRC sertliğe çıkarılabilir?

DC53, uygun sertleştirme ve meneviş işlemleriyle yaklaşık 60–63 HRC çalışma aralığına getirilebilir. Hedef değer kalıp elemanının kesitine, geometrisine ve maruz kalacağı darbe yüküne göre belirlenmelidir. İnce ve keskin geometrilerde yalnızca en yüksek sertliğe ulaşmayı hedeflemek kırılma riskini artırabilir.

1.2379 kalıp çeliği kaç HRC olmalıdır?

1.2379, birçok soğuk iş kalıbında yaklaşık 58–62 HRC aralığında kullanılabilir. Kesin sertlik değeri kesme veya şekillendirme operasyonuna, zımba kesitine ve tokluk ihtiyacına göre seçilmelidir. Kalın ve destekli elemanlarda daha yüksek sertlik değerlendirilirken ince zımbalarda daha dengeli bir değer tercih edilebilir.

Yüksek HRC her zaman daha uzun kalıp ömrü sağlar mı?

Hayır, yüksek HRC tek başına uzun kalıp ömrü anlamına gelmez. Sertlik aşınma direncini destekleyebilir; ancak tokluk yetersizse kalıp elemanı darbe altında çatlayabilir veya kırılabilir. Kesme boşluğu, pres hizalaması, sac kalitesi, yağlama ve kalıp geometrisi de takım ömrünü doğrudan etkiler.

Aynı kalıpta 1.2379 ve DC53 birlikte kullanılabilir mi?

Evet, kalıbın farklı bölgelerinde farklı takım çelikleri kullanılabilir. Örneğin geniş ve aşınmaya maruz kalan bir matris 1.2379’dan, kırılma riski yüksek ince bir zımba ise DC53’ten üretilebilir. Bu yaklaşımda sertlik değerleri, yedek parça standardı, taşlama süreci ve ısıl işlem planı birlikte yönetilmelidir.

Kalıp kaplaması yapılmadan önce nelere dikkat edilmelidir?

Kaplama öncesinde çeliğin sertliği, meneviş sıcaklığı, yüzey pürüzlülüğü ve boyutsal kararlılığı kontrol edilmelidir. Kaplama sıcaklığı çeliğin son meneviş sıcaklığına uygun olmalıdır. Ayrıca kaplama türü; sac malzemesi, sürtünme koşulları, yağlama yöntemi ve kalıbın maruz kaldığı sıcaklığa göre seçilmelidir.

Kalıp malzemesi seçiminde çelik fiyatından önce aşınma mekanizması, geometri, üretim hedefi, ısıl işlem ve bakım maliyeti değerlendirilmelidir. Emin Mekatronik, Kayseri/Türkiye merkezli; sac metal kalıpları, etek kesme–form verme makineleri ve anahtar teslim üretim hatları üreticisidir. Projeniz için teknik değerlendirme ve teklif talep edin.
